روش DIXON

اساس روش Dixon جابهجایی شیمیایی نوع دوم است

و از این نشات میگیرد که پروتون های اب ۳٫۵ppm سریعتر از پروتون های چربی میچرخند که در ۱٫۵T اختلاف فرکانس ۲۲۰HZ را در پی دارد
(جابهجایی شیمیایی نوع دوم فقط در گرادیان اکو به دلیل نبودن پالس دوبارره متمرکز کننده ی ۱۸۰ رخ می دهد)



w0=YB0=42.6 MHZ x 1.5T=64 MHZ
۳٫۵ PPM x 64 MHZ=220 HZ

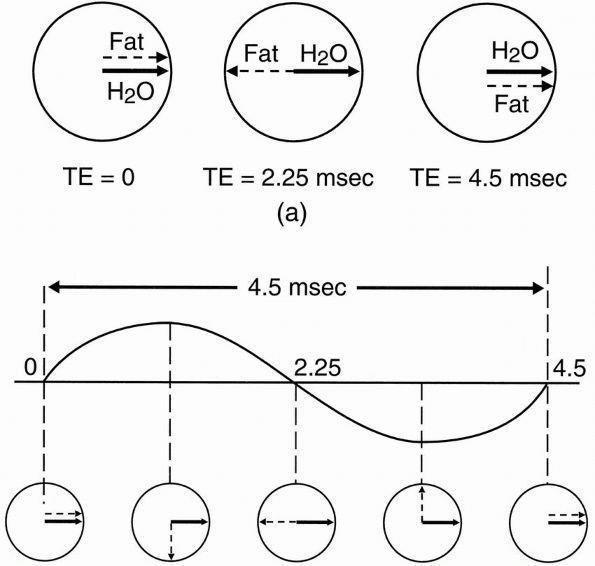

برای بدست اوردن دوره ی تناوب داریم:
T=1/frequency=1/220HZ=4.5ms
که بیانگر این است در ۱٫۵T در ۴٫۵ms اب و چربی با هم همفاز می شوند



TE=0 in phase
TE=2.25 out of phase
TE=4.5 in phase
به طور کلی اب و چربی هر ۲٫۲۵ میلی ثانیه نا همفاز و دوباره همفاز می شوند(در ۱٫۵ تسلا)

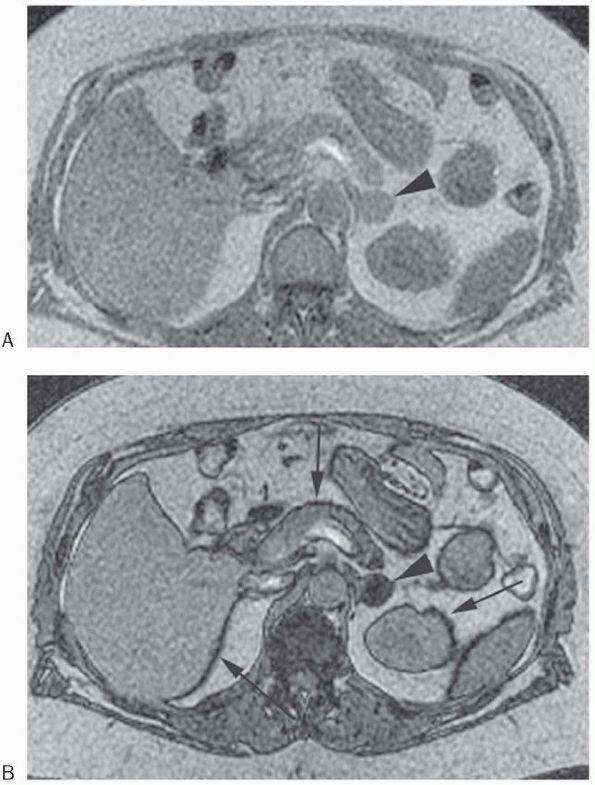

حال اگر TE در زمان های ناهمفازی انتخاب شود ساختارهایی که دارای اب و چربی در مجاورت هم هستند به علت از بین بردن سیگنال هم singnal loss را در پی دارد

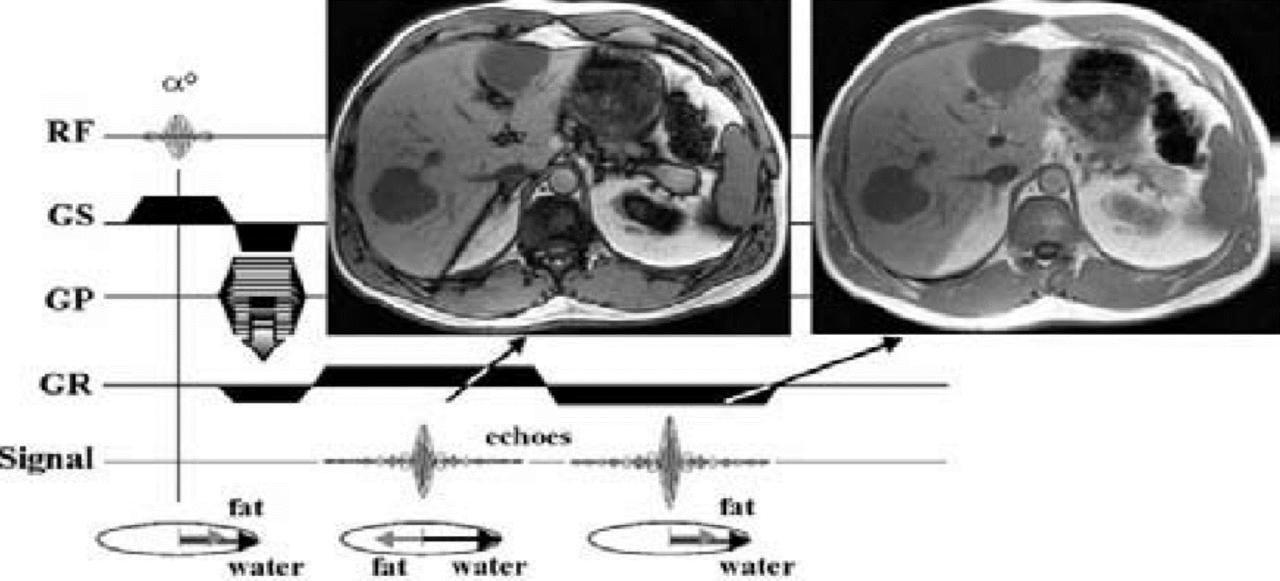

تکنیک Dixon تکنیکی گسترش یافته از این تصاویر in phase & out of phase می باشد
تکنیکی متکی به محاسبات و فر ایند های phase unwrapping



تصاویر دیکسون شامل:
۱-فقط چربی (fat onlty)
۲-فقط اب (water only)
که این تصاویر پس پردازشی از in phase و out of phase هستند
پس مچموعا در دیکسون شاهد ۴ کنتراست تصویری مختلف هستیم

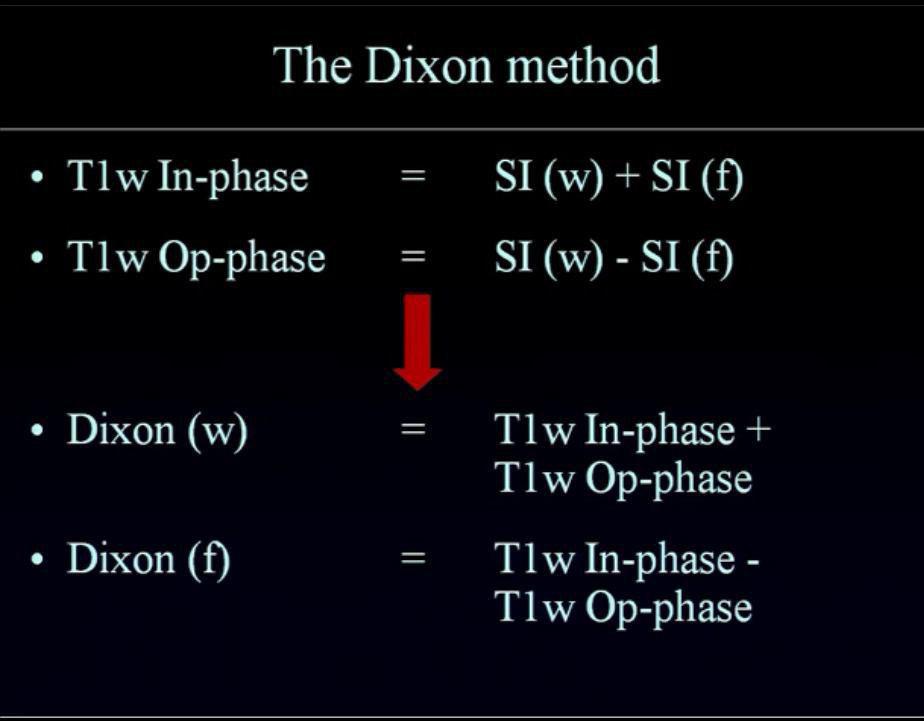

همان طور که در تصویر بالا مشاهده می کنید:
فقط اب حاصل مجموع دو تصویر in phase & out of phase
و fat only حاصل تفریق این دو تصویر است
(تصویر فقط اب تکنیک ساپرس چربی دیکسون است)

ولی به دلیل حساسیت زیاد این مدل اولیه به غیر یکنواختی های میدان به علت ایجاد خطا های فازی و نمود بیشتر این خطاها در محاسبات مدل های ۳point معرفی شدند که این تکنیک را به یک مدل قدرتمند در برابر غیر یکنواختی های میدان تبدیل کرد

مدل ۳point دارای یک تصویر in phase اضافه می باشد که با استفده از این تصویر اضافه خطاهای فازی رخ داده تصحیح می شود



با توچه به این قدرت دیکسون در برابر غیر یکنواختی های میدان،دیکسون در بسیاری از موارد که تکنیک های ساپرس چربی ناتوان هستند عملکرد قابل قبولی خواهد داشت

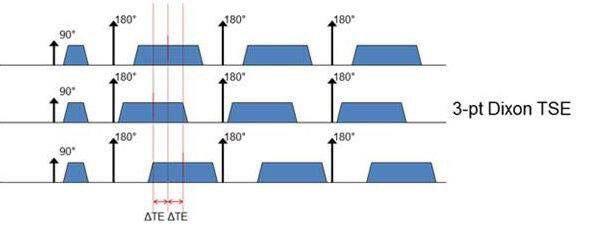

تکنیک جدیدی که برای ایجاد دیکسون در FSE و SE استفاده می شود بر قرار گیری گرادیان خوانش(readout) در TE های مختلف متکی است به طوری که یکبار گرادیان در مرکز ایجاد اسپین اکو و قبل و بعد ان قرار میگیرد





این قابلیت باعث توانایی کاربرد دیکسون به عنوان تکنیک حذف چربی در هر منطقه ای شد با مزیت کنتراست بسیار عالی و عدم مزیت زمان بالای سکانس



در بسیاری از مقالات از تصویر out of phase به عنوان یک دیکسون single point نام برده می شود
به همین عنوان در کاربردهای دیکسون کاربردهای تصاویر out of phase هم ذکر می شود



کاربرد های دیکسون:
۱-متاستاز در ستون مهره ها (out of phase)
۲-بررسی ادنوما در کلیه یا غدد ادرنال(out of phase)
۳-بررسی مغز استخوان
۴-کبد چرب

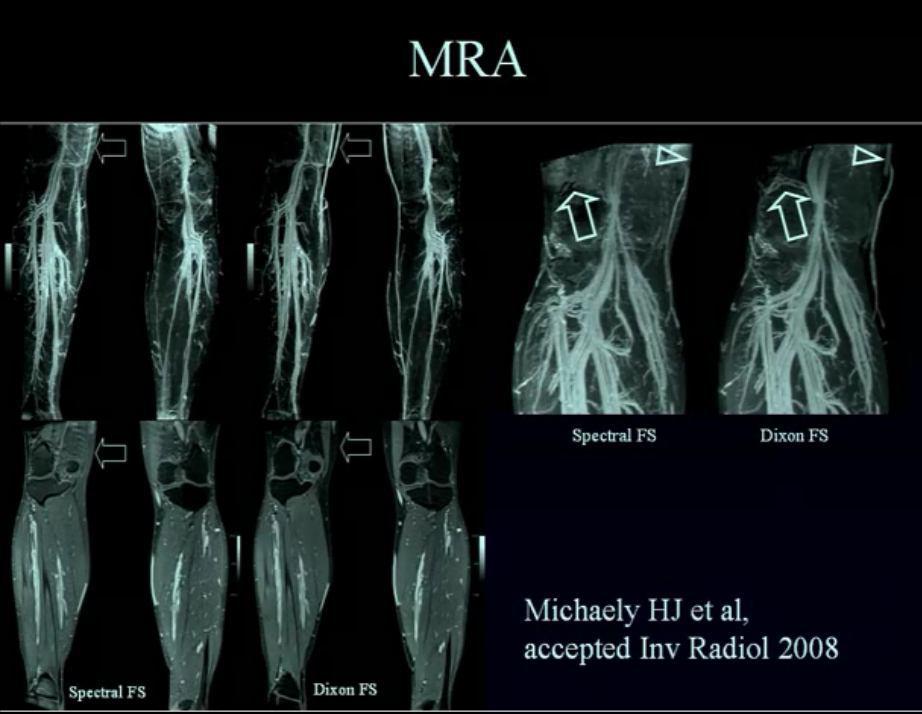

۵-انژیوگرافی
۶-تصویربرداری dynamicدر abdomen
۷-اسکن از کل بدن به منظور یافتن متاستازها
۸-بررسی ایمپلنت های پستان
۹-بررسی توده در ناحیه ی اگزیلاری و پستان





به علت وجود اب و چربی در مهره ها در out of phase این دو سیگنال را همدیگر را از بین برده و متاستاز به خوبی نمایان می شود







در تصویر out of phase بالا ادرنال ادنوما به علت داشتن محتوای اب و چربی سیگنال خود را از دست داده و به راحتی قابل تشخیص است

On coronal GRE,out-of-phase image, the impaction fractureis seen as a very sharp hypointenseline with mild displacement of the fracturecomponents which is not obviouson other imaging sequences (D)







Detecting fatty liver by dixon method







(a) Fat suppression with Dixon method
(b) frequency selective method

a: The saline implant is visible in the water-specific image because saline has the same resonance
frequency as water. b: Only the silicone implant appears in the silicone-specific image

ایمپلنت سالین به علت شباهت ساختاری سالین به اب به خوبی در water only دیکسون دیده می شود
ایمپلنت سیلیکونی در تصویر silicon specific دیکسون به خوبی دیده می شود
که طریقه ی گرفتن این تصویر adjust کردن فرکانس روی سیلیکون می باشد

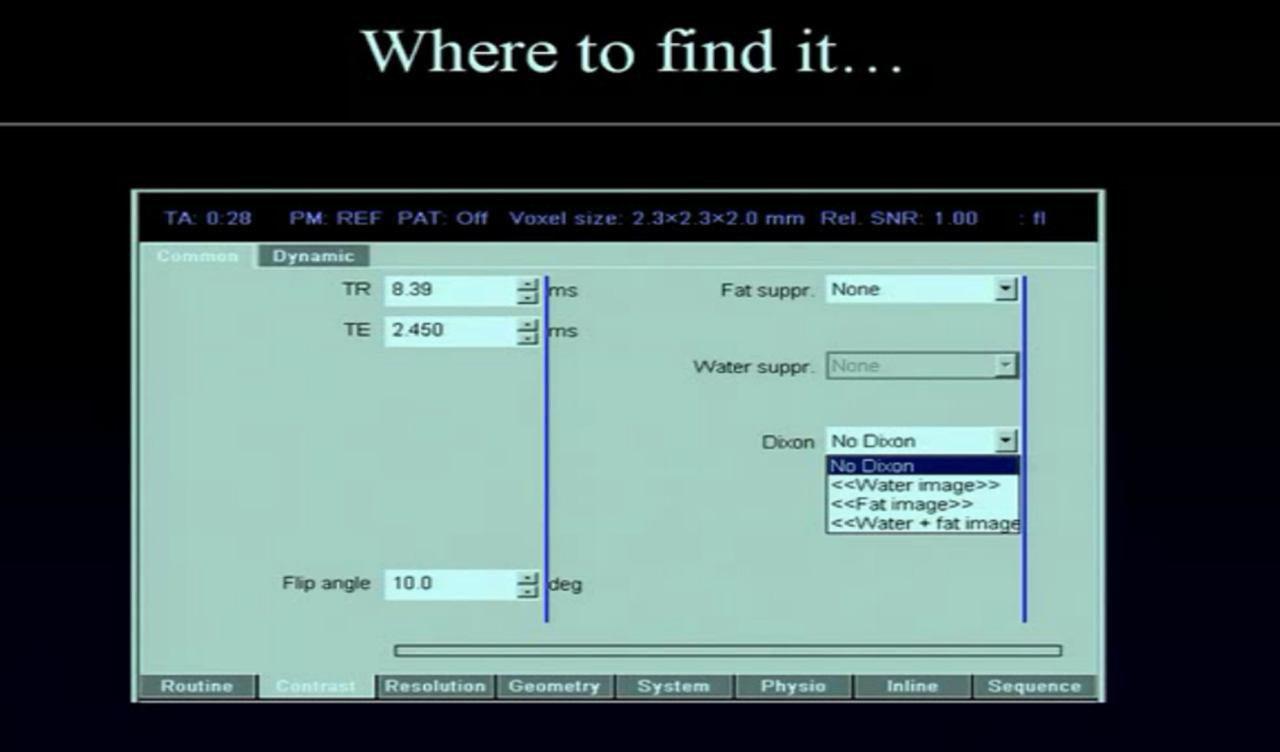

پیدا کردن دیکسون در نرم افزار siemens☝️☝️







در کل مزایای این تکنیک
۱-حساس نبودن به غیر یکنواختی های میدان (در ۳point به بالا)
۲-چهار کنتراست مختلف در یک دستیابی
عدم مزیت
۱-به علت نیازمند بودن به گرفتن ۲ تصویر مختلف زمان کمی بالاتری از دیگر تکنیک ها نیاز دارد
۲-به علت نیازمند بودن به TEهای کوتاه وزن T2 نمی تواند ایجاد کند



اسامی این تکنیک در کمپانی های مختلف:
GE=IDEAL,FLEX
Siemens=DIXON
Philips=MDIXON
Hitachi=Fat Sep
Toshiba=WFOP





منبع: گروه تلگرام Optimizing MRI Sequences

تهیه کننده : جناب آقای شموشکی
